Seri Ark Nedir? Elektrik Tesisatlarında Seri Ark Arızaları ve Koruma Yöntemleri
Elektrik tesisatlarında meydana gelen arızalar yalnızca enerji kesintilerine değil, aynı zamanda ciddi yangın risklerine de yol açabilir. Bu risklerin başında seri ark arızaları gelmektedir. Özellikle sanayi tesisleri, fabrikalar, üretim hatları ve yoğun elektrik yükü bulunan yapılarda seri ark arızaları büyük tehlike oluşturur.
Elektrik kablolarında, bağlantı noktalarında veya ekipmanlarda meydana gelen gevşek bağlantılar, aşınmış iletkenler ya da yalıtım bozulmaları sonucunda seri ark oluşabilir. Bu durum çoğu zaman klasik koruma ekipmanları tarafından tespit edilemez ve yangın riskini artırır.
Bu makalede seri ark nedir, nasıl oluşur, hangi tehlikelere yol açar ve nasıl önlenir gibi konular detaylı şekilde ele alınacaktır.
Seri Ark Nedir?
Seri ark, elektrik devresinde akımın geçtiği iletken hattın herhangi bir noktasında oluşan kesinti veya zayıf bağlantı sonucu meydana gelen yüksek sıcaklıklı elektriksel kıvılcımdır.
Elektrik akımı kesintisiz bir şekilde iletken üzerinden akmalıdır. Ancak iletkenin herhangi bir noktasında:
-
gevşek bağlantı
-
kopuk tel
-
oksitlenmiş bağlantı
-
hasarlı kablo
-
gevşemiş klemens
gibi problemler oluştuğunda akım iletimi düzgün gerçekleşmez. Bu durumda iletken uçları arasında elektriksel ark meydana gelir.
Bu ark oluşumu devre akımının geçtiği hat üzerinde oluştuğu için seri ark olarak adlandırılır.
Seri arklar genellikle yük ile seri bağlıdır ve bu nedenle devre akımı çoğu zaman normal değerlerde kalabilir. Bu durum klasik sigorta veya kaçak akım rölelerinin arızayı algılamasını zorlaştırır.
Seri Ark Nasıl Oluşur?
Seri ark oluşumu genellikle elektrik tesisatındaki mekanik veya elektriksel bozulmalar sonucunda ortaya çıkar. Bu arızalar zamanla gelişir ve çoğu zaman fark edilmeden ilerler.
Seri ark oluşumunun başlıca nedenleri şunlardır:
1. Gevşek Elektrik Bağlantıları
Elektrik panolarında veya priz bağlantılarında gevşek vidalar ciddi sorunlara yol açabilir. Gevşek bağlantılar akımın iletimini zorlaştırır ve iletken uçları arasında ark oluşmasına sebep olur.
2. Hasarlı veya Kopmuş Kablolar
Kablo izolasyonunun zarar görmesi veya iletkenin kopması durumunda akım küçük bir temas yüzeyi üzerinden geçmeye çalışır. Bu da yüksek sıcaklık ve ark oluşumuna neden olur.
3. Oksitlenme ve Korozyon
Nemli ortamlarda bulunan elektrik bağlantılarında oksitlenme oluşabilir. Bu durum temas direncini artırarak ark oluşma ihtimalini yükseltir.
4. Mekanik Zorlanmalar
Titreşimli ortamlarda çalışan makineler zamanla bağlantı noktalarının gevşemesine neden olabilir. Özellikle fabrikalarda bu durum sık görülür.
5. Eski veya Yıpranmış Elektrik Tesisatları
Uzun yıllar kullanılan kabloların izolasyonu zayıflayabilir ve iletkenler zarar görebilir. Bu durum seri ark oluşumuna zemin hazırlar.
Seri Arkların Tehlikeleri
Seri ark arızaları çoğu zaman fark edilmesi zor arızalardır. Çünkü devre akımı genellikle nominal değerlerde kalabilir. Ancak bu durum tehlikenin olmadığı anlamına gelmez.
Seri arkların başlıca riskleri şunlardır:
Yangın Riski
Seri ark oluşumu sırasında ortaya çıkan sıcaklık 3000°C’ye kadar çıkabilir. Bu sıcaklık plastik kablo izolasyonlarının erimesine ve yangın başlamasına neden olabilir.
Elektrik yangınlarının büyük bir kısmı seri ark arızalarından kaynaklanmaktadır.
Elektrik Ekipmanlarının Zarar Görmesi
Ark oluşumu elektrikli cihazların zarar görmesine yol açabilir. Elektronik kartlar, motor sürücüleri ve kontrol sistemleri bu durumdan ciddi şekilde etkilenebilir.
Enerji Verimliliğinin Azalması
Seri ark oluşan devrelerde enerji kaybı meydana gelir. Bu da sistemin verimliliğini düşürür.
Üretim Kayıpları
Sanayi tesislerinde meydana gelen ark arızaları üretim hatlarının durmasına neden olabilir. Bu durum ciddi maliyetler doğurabilir.

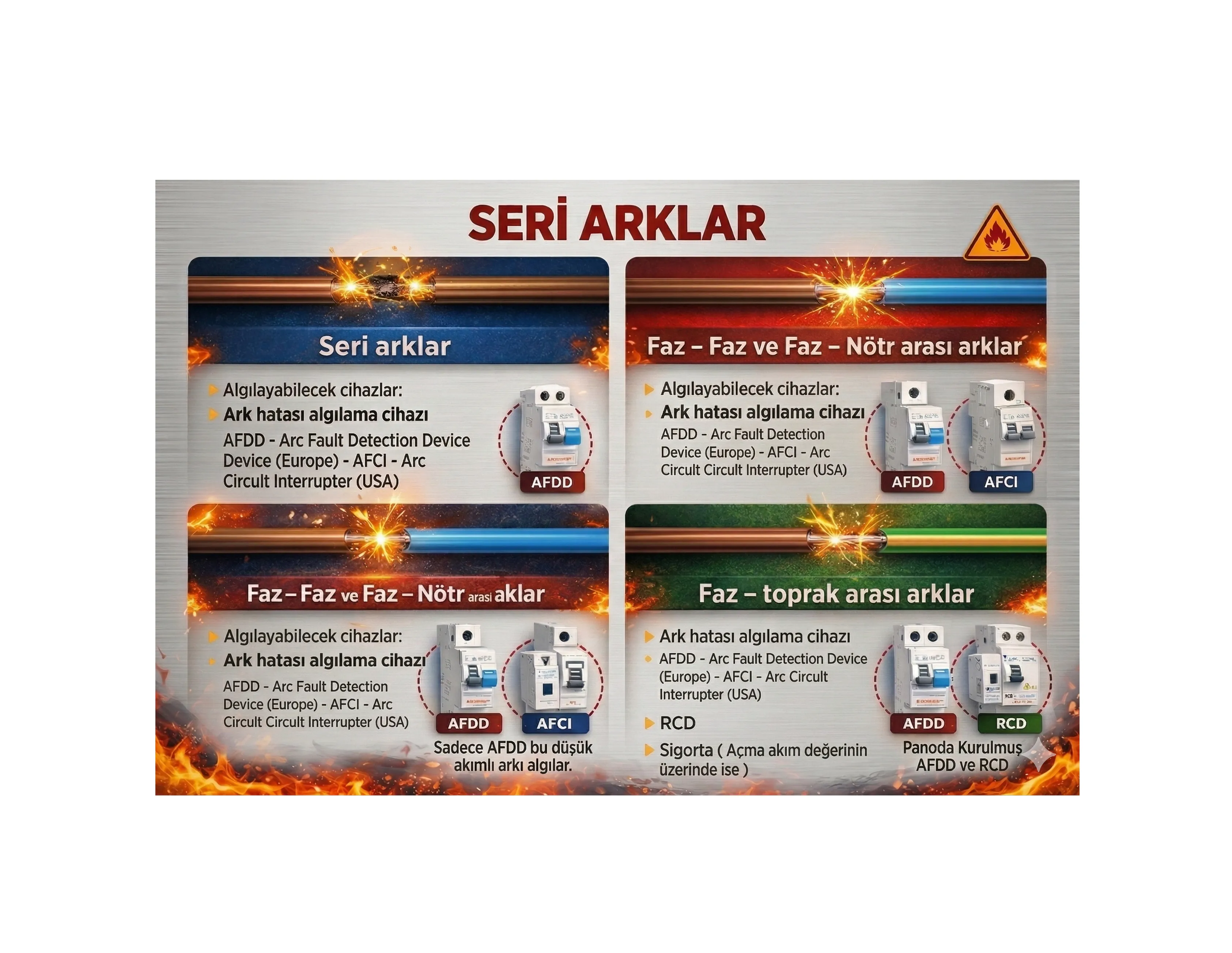

Seri Ark ile Paralel Ark Arasındaki Fark
Elektrik tesisatlarında iki farklı ark arızası bulunmaktadır:
-
Seri ark
-
Paralel ark
Bu iki arıza türü çoğu zaman karıştırılır.
Seri Ark
Seri ark, devre iletkeni üzerinde meydana gelir ve yük ile seri bağlıdır.
Örneğin:
faz iletkenindeki kopukluk veya gevşek bağlantı seri ark oluşturur.
Paralel Ark
Paralel ark ise iki iletken arasında meydana gelir.
Örneğin:
-
faz – nötr
-
faz – toprak
-
faz – faz
arasında oluşan arklar paralel ark olarak adlandırılır.
Paralel ark arızaları genellikle daha yüksek akımlar oluşturur ve klasik koruma cihazları tarafından daha kolay algılanabilir.
Seri Ark Arızaları Neden Tespit Edilemez?
Seri ark arızalarının en büyük problemi klasik koruma cihazları tarafından çoğu zaman algılanamamasıdır.
Bunun temel nedenleri şunlardır:
Sigortalar
Sigortalar aşırı akım oluştuğunda devreyi keser. Ancak seri ark arızalarında akım genellikle normal seviyelerde kalır.
Kaçak Akım Röleleri
Kaçak akım röleleri faz ile nötr arasındaki akım dengesizliğini algılar. Seri ark arızalarında ise akım devre içerisinde kalır ve kaçak oluşmaz.
Bu nedenle seri ark arızaları çoğu zaman gizli yangın riski oluşturur.
Seri Ark Tespit Cihazları (AFDD)
Seri ark arızalarını tespit etmek için geliştirilen özel cihazlara AFDD (Arc Fault Detection Device) yani Ark Hata Tespit Cihazı denir.
Bu cihazlar elektrik devresindeki akım dalga formunu analiz ederek ark oluşumunu tespit eder.
AFDD cihazları şu özelliklere sahiptir:
-
Ark karakteristiğini algılar
-
Yangın riskini önler
-
Devreyi otomatik olarak keser
-
Elektrik tesisatını güvenli hale getirir
AFDD cihazları özellikle aşağıdaki alanlarda önerilmektedir:
-
fabrikalar
-
veri merkezleri
-
hastaneler
-
oteller
-
konutlar
-
alışveriş merkezleri
Seri Arkların Tespit Yöntemleri
Seri ark arızalarını tespit etmek için farklı yöntemler kullanılabilir.
Termal Kamera Kontrolü
Termal kameralar elektrik bağlantılarındaki sıcaklık artışlarını tespit edebilir. Gevşek bağlantılar genellikle yüksek sıcaklık oluşturur.
Harmonik Analizi
Seri ark oluşumu elektrik akımında düzensiz dalga şekilleri oluşturur. Bu durum harmonik analiz cihazları ile tespit edilebilir.
Elektrik Tesisat Kontrolü
Periyodik elektrik kontrolleri sırasında bağlantı noktaları, kablolar ve panolar detaylı şekilde incelenmelidir.
Ark Hata Dedektörleri
AFDD cihazları seri ark arızalarının en güvenilir şekilde tespit edilmesini sağlar.
Seri Ark Riskinin Yüksek Olduğu Yerler
Seri ark arızaları bazı ortamlarda daha sık görülmektedir.
Bunlar:
-
eski elektrik tesisatları
-
yüksek titreşimli üretim hatları
-
nemli ortamlar
-
yüksek akım çeken makineler
-
yoğun priz kullanımı olan alanlar
Özellikle sanayi tesislerinde düzenli bakım yapılmayan elektrik panolarında seri ark oluşma ihtimali oldukça yüksektir.
Seri Ark Yangınlarının Önlenmesi
Elektrik kaynaklı yangınların önlenmesi için seri ark riskinin mutlaka kontrol altına alınması gerekir.
Bunun için aşağıdaki önlemler alınmalıdır:
Periyodik Elektrik Kontrolleri
Elektrik panoları düzenli olarak kontrol edilmelidir. Gevşek bağlantılar sıkılmalı ve hasarlı kablolar değiştirilmelidir.
AFDD Kullanımı
Ark hata tespit cihazları yangın riskini önemli ölçüde azaltır.
Doğru Kablo Seçimi
Elektrik tesisatlarında kullanılan kabloların doğru kesitte olması gerekir.
Profesyonel Kurulum
Elektrik tesisatlarının uzman mühendisler tarafından kurulması önemlidir.
Topraklama Sistemleri
Doğru tasarlanmış topraklama sistemi elektrik güvenliğini artırır.
Seri Arkların Sanayi Tesislerindeki Önemi
Fabrika ve üretim tesislerinde elektrik güvenliği son derece kritiktir. Seri ark arızaları üretim hatlarında ciddi risk oluşturur.
Sanayi tesislerinde:
-
yüksek akım çeken makineler
-
motor sürücüleri
-
inverter sistemleri
-
güç elektroniği ekipmanları
bulunduğundan dolayı elektrik tesisatları sürekli yük altında çalışır.
Bu nedenle seri ark riskinin azaltılması için düzenli elektrik ölçümleri ve kontrol hizmetleri yapılmalıdır.
Seri ark arızaları elektrik tesisatlarında en tehlikeli ancak en zor tespit edilen arızalardan biridir. Gevşek bağlantılar, hasarlı kablolar veya oksitlenmiş iletkenler sonucunda oluşan bu arklar yüksek sıcaklık oluşturarak elektrik yangınlarına neden olabilir.
Klasik koruma cihazları seri ark arızalarını çoğu zaman algılayamaz. Bu nedenle modern elektrik tesisatlarında ark hata tespit cihazları (AFDD) kullanılması büyük önem taşır.
Özellikle sanayi tesisleri, fabrikalar ve yüksek güç tüketen yapılarda seri ark riskinin kontrol altına alınması için düzenli elektrik kontrolleri yapılmalı ve gerekli koruma ekipmanları kullanılmalıdır.
Elektrik tesisatlarında güvenliğin sağlanması yalnızca ekipmanların korunması açısından değil, aynı zamanda can ve mal güvenliği açısından da kritik öneme sahiptir.
